高精度WIFI校时实时时钟-SD2431

内置WIFI校时、网络通信功能、晶振、充电电池、IIC串行接口、免调校

概述：

SD2431芯片在无网络校时的情况下，可保证时钟精度为±5ppm(在25±1℃下)，即年误差小于2.5 分钟；SD2431芯片在有网络校时的情况下，可保证时钟精度为±1秒。SD2431内部集成TCP/IP协议栈，是一个完整且自成体系的WIFI网络通信解决方案。SD2431可用于仪器仪表和物联网设计中，可将设备连接到WIFI网络上，可实现互联网和局域网通信。

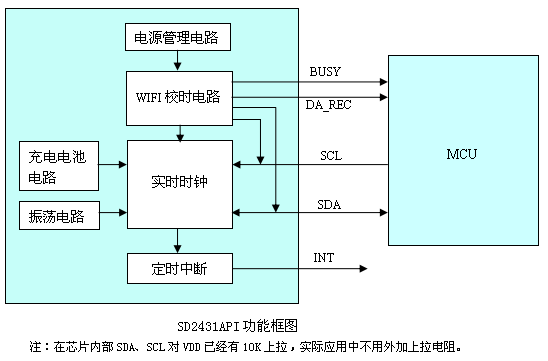

主要性能特点：

>低功耗：正常工作典型值7uA（VBAT=3.0V,Ta=25℃）,WIFI校时时功耗：典型值90mA。

>超高精度：WIFI网络校时，精度最多1S误差，且没有累计误差。

>WiFi @ 2.4 GHz，支持 WPA/WPA2 安全模式;内置 TCP/IP 协议栈,模块传输速率约为1700bit/s。

>内置电源管理:WIFI网络校时完成后，自动关闭WIFI电路电源，减小功耗。

>标准IIC总线进行网络数据传输。

>工作电压：有3.3V和5.0V两个版本,工作温度：－40℃～+85℃。

>标准IIC总线接口方式,最高速度400kHZ。

>年、月、日、星期、时、分、秒的BCD码输入/输出,并可通过独立的地址访问各时间寄存器。

>闰年自动调整功能(从2000年~2099年)。

>可选择12/24小时制式。

>可设定并自动重置的单路报警中断功能（时间范围最长设至100年）,年、月、日、星期、时、分、秒报警共有96种组合方式，并有单事件报警和周期性报警两种中断输出模式。

>周期性频率中断输出:从32768Hz~1/16Hz……1秒共十五种方波脉冲。

>自动重置的8位倒计时定时器,可选从4种时钟源（4096HZ、64HZ、1HZ、1/60HZ）。

>内置时钟精度数字调整功能，可通过程序来调整走时的快慢。用户采用外置的温度传感器，设定适应温度变化的调整值，可实现在宽温范围内高精度的计时功能。

>43Bytes通用SRAM寄存器可用于存储用户的一般数据。

>内置充电电路，充电型电池累计电量超过550mAh，使用寿命为5~8年。

>外加后备电池输入脚VBAT:当内部电池因寿命等原因报废时,可用外加的电池给时钟作备电。

>内置三个时钟数据写保护位, 避免对数据的误写操作，可更好地保护时钟数据。

>内置VBAT模式IIC总线通信禁止功能，从而避免在电池供电时CPU对时钟操作所消耗的电池电量，也可避免在主电源上、下电的过程中因CPU的I/O端口所输出的不受控的杂波信号对时钟芯片的误写操作，进一步提高时钟芯片的可靠性。

>芯片管脚 ESD>2KV。

>芯片在兴威帆的评估板上可通过4KV的群脉冲(EFT)干扰。

>内置晶振，出厂前已对时钟进行校准，在无WIFI网络校时的情况下保证精度±5ppm，即时钟年误差小于2.5分钟(在25±1℃下)。

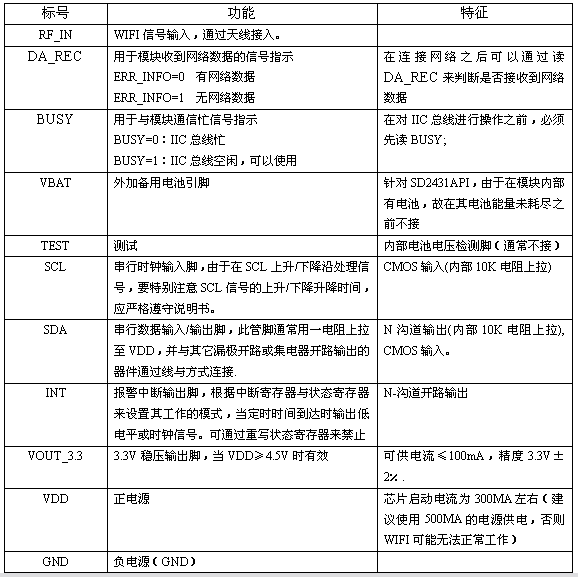

型号列表:

型号	工作电压	晶振	电池类别	WIFI校时	内部RTC	SRAM	天线	封装形式
SD2431API	4.5V~5.5V	√	充电电池	√	√	√	外置版和内置版	DIP24
SD2431ALPI	3.0V~3.5V	√	充电电池	√	√	√	外置版和内置版	DIP24
SD4030API	4.5V~5.5V						外置版和内置版	DIP24
SD4030ALPI	3.0V~3.5V						外置版和内置版	DIP24
