实时时钟模块SD2200系列

内置IIC总线接口、低功耗、数字精度补偿寄存器

概述：

       SD2200系列是一种具有内置晶振、支持I2C总线接口的高精度实时时钟芯片。该芯片为SD2000系列的升级IC，软件基本相同，它除具有SD2000系列的所有性能外，还具有比SD2000更低功耗、计时电压更低等特性；其内置的时钟精度调整功能,可以在很宽的范围内以最小分辨率1ppm来进行时钟频率的偏差校正。



主要性能特点：

      >低功耗：典型值0.25μA（VDD=3.0V）;内部最低计时工作电压：1.1V;宽工作电压范围：3.0～5.5V。

      >年、月、日、星期、时、分、秒的BCD码输入/输出;自动日历到2099年（包括闰年自动换算功能）。

      >可设定两路闹钟（定时）及32768Hz～1Hz的方波信号输出，闹钟时间可设多至一周时间。

      >内置的4kbit～256kbit非易失性SRAM（B/C/D/E型）,其擦写次数100亿次，且内部写延时小于300ns。

      >所有型号均内置15bit通用RAM。

      >内置高精度时钟调整功能，最小分辨率可设为3.052ppm或者1.017ppm。

      >内置电源掉电检测电路。

      >内置晶振，出厂前已对时钟进行校准，保证精度±5ppm，即时钟年误差小于2.5分钟(在25±1℃下)。

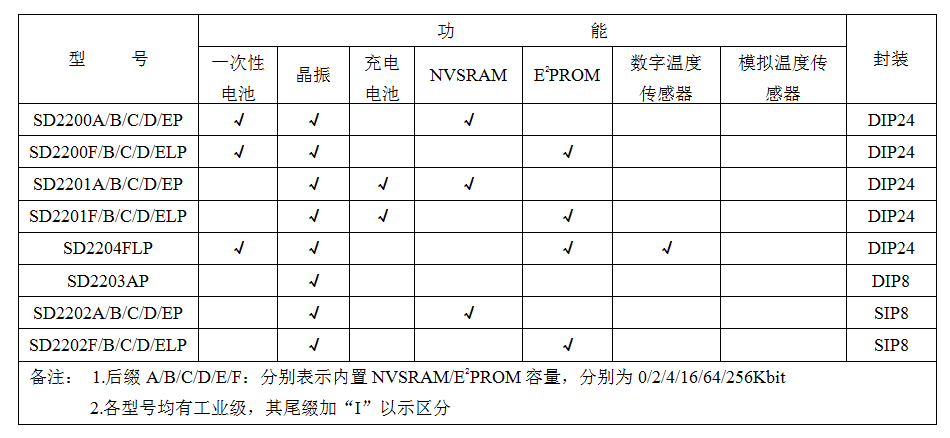

型号列表:

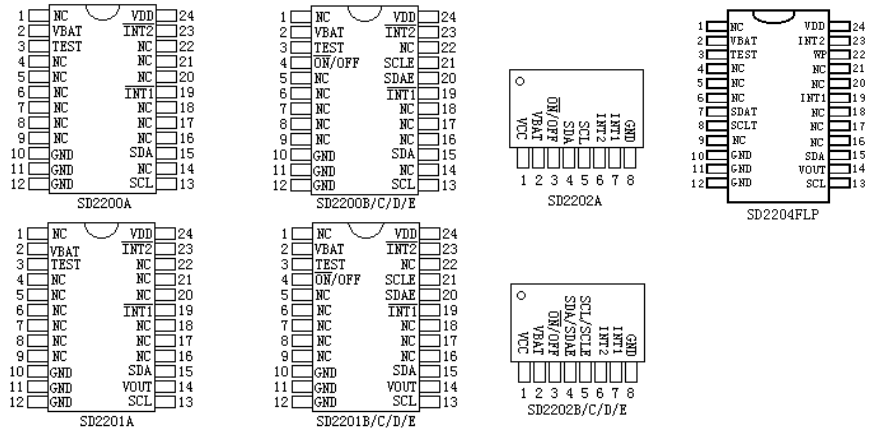

管脚说明:

































​​​​​​​
