72段LCD驱动器-SD0418ASE

内置三线接口、18x4位、低功耗、高抗干扰能力

概述：

     SD0418是具有72段（18×4位）和映射存储器的多功能LCD驱动器。S/W配置使之适合于多种LCD应用。主控制器与SD0418之间接口只需三根线。此外，SD0418可以通过掉电指令来降低器件的功耗。



主要性能特点：

      >工作电压：2.4--5.2V

      >内部256KHz  RC振荡器

      >1/2或1/3偏置选择及1/2、1/3或1/4占空比LCD应用选择

      >18×4 LCD驱动器

      >内部18×4位显示RAM

      >三线串行接口

      >内部LCD驱动频率源

      >通过改变由VLCD脚至VDD脚的串接电阻来调整LCD工作电压

      >掉电命令来降低功耗

      >数据模式指令及命令模式指令

      >封装形式：SOP28

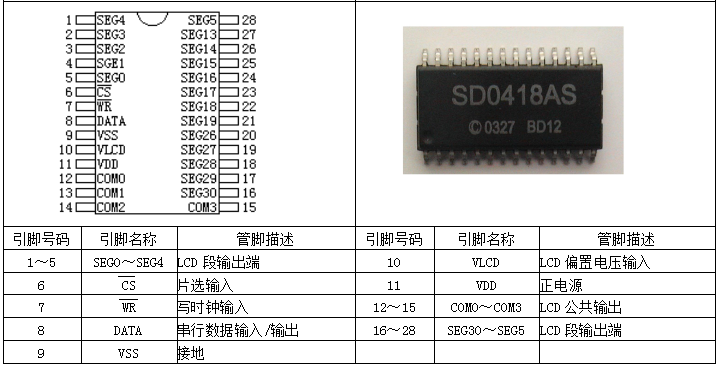

管脚说明:

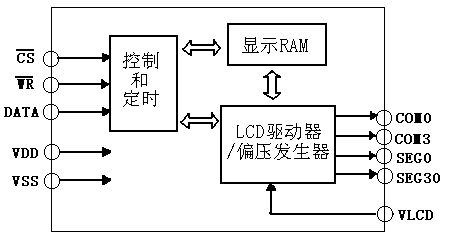

功能框图:





































​​​​​​​
