内置晶振、高精度、全兼容DS3231的 RTC芯片——SD8931为电力配电自动化终端提供高可靠时钟保障

在新型电力系统建设中，配电自动化是实现故障快速定位、隔离与供电恢复的核心技术。FTU、TTU、DTU在配电自动化系统中承担着数据采集、故障检测、远程控制及事件顺序记录等关键任务。其中，精准可靠的RTC芯片是确保事件时间戳准确、故障录波同步及定时任务执行的基础。兴威帆电子推出的SD8931内置晶振、全温度补偿RTC芯片，凭借宽温高精度、超低功耗及高抗干扰特性，为电力配电终端提供了一站式时钟解决方案。

• FTU：安装于配电网馈线回路的柱上开关或环网柜，监测线路电压、电流及开关状态，实现故障检测与隔离。

• TTU：安装于配电变压器侧，监测变压器运行参数及电能质量，支撑台区智能化管理。

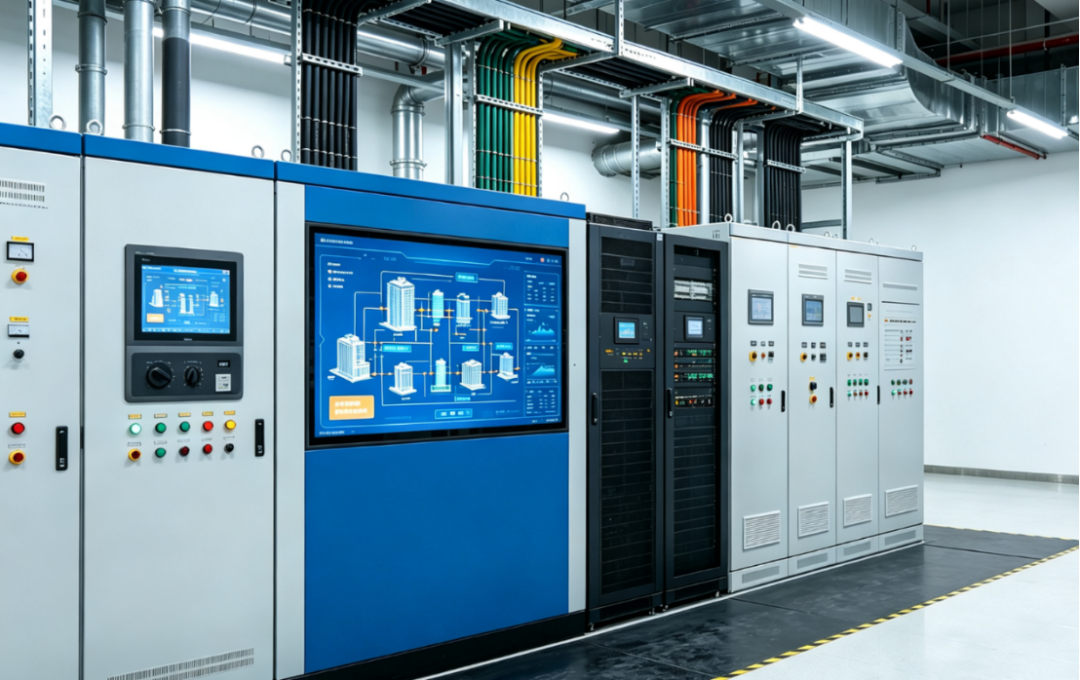

• DTU：部署于开关站、配电室等站所，集中采集多回线路数据，执行配电自动化主站下发的控制策略。

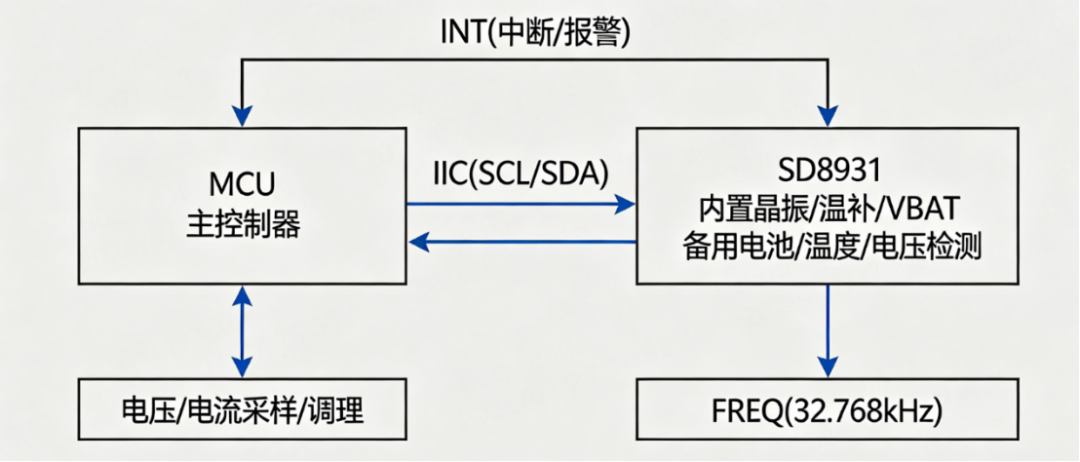

工作原理：上述终端通过电压/电流传感器采集模拟量，经A/D转换后由主控MCU处理；同时监测开关位置、储能状态等遥信量。当检测到短路、接地等故障时，终端需以毫秒级精度记录事件顺序，并通过通信模块上送主站。RTC为所有数据提供统一时标，其精度与可靠性直接影响故障分析的有效性。

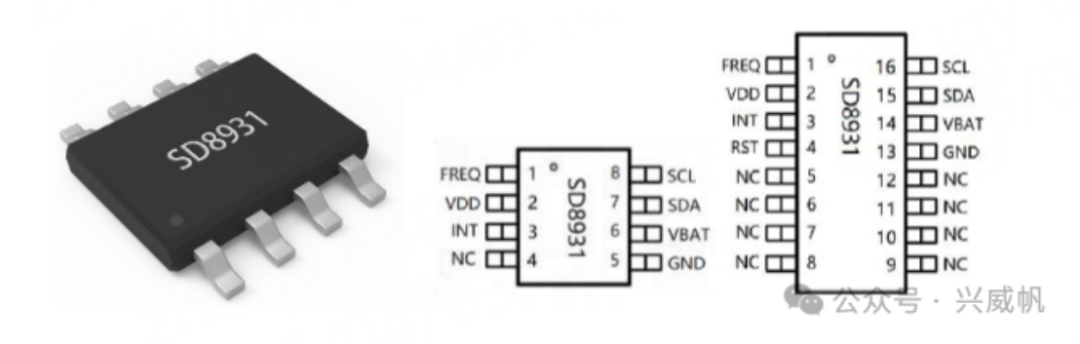

SD8931是一款全兼容DS3231的高性能RTC芯片，主要特性包括：

• 内置晶振与全温补偿：集成32.768kHz晶振及谐振电容，通过数字温度补偿算法实现全温区高精度计时，免去外接晶振的匹配与老化问题。

• 超高精度：0°C~+40°C <±2ppm；-40°C~+85°C <±3.5ppm；+86°C~+105°C <±10ppm。

• 超低功耗：典型值仅0.6μA（25°C），大幅延长备用电池续航。

• 宽温宽压：工作温度-40°C~105°C；接口电压1.8V~5.5V，计时电压低至1.5V，适配各类MCU平台。

• 丰富功能：支持双路时间报警、1/1024秒精度读取、温度检测、70字节用户SRAM及8字节唯一ID。

• 高可靠性：内置停振检测、IIC总线0.5秒自动复位；ESD>4kV，EFT通过4kV群脉冲测试。

• 电源管理：支持VBAT备用电池输入，内置可选充电电流的充电电路，支持电池电压监测及高低压报警。

• 适应户外严苛环境：电力终端常部署于户外柱上或地下配电室，环境温度变化剧烈。SD8931的-40°C~105°C宽温范围及全温补偿特性，确保在酷暑严寒下依然保持高精度计时。

• 断电时钟持续运行： SD8931支持VBAT备用电池供电，计时电压低至1.5V，典型功耗仅0.6μA，配合内置充电管理，保障故障期间时钟不丢失。

• 减少元件、提升可靠性： SD8931内置晶振与补偿电路，BOM数量减少，PCB面积缩小，同时规避了电力设备长期运行中的晶振老化问题。

• 抗干扰能力突出： SD8931具备4kV ESD防护及4kV EFT群脉冲抗扰能力，即使电力现场存在强电磁干扰与浪涌冲击，也不影响精准计时。

• 精准事件时标与定时任务：高精度配合1/1024秒寄存器，可为故障录波和遥信变位提供高分辨率时间戳；双路独立报警器则支持定时唤醒与周期性任务调度。

• 简化软硬件设计：标准IIC接口与DS3231全兼容，便于现有平台快速迁移；8字节唯一ID为设备追溯提供硬件级身份标识。

配电自动化正在向智能化、高可靠方向演进，FTU/TTU/DTU对实时时钟的要求已从"可用"转向"高精准、高可靠、低维护"。SD8931通过内置晶振、全数字温度补偿、宽温区高精度、超低功耗及完善的电源管理与抗干扰设计，有效解决了电力终端在户外恶劣环境下的时钟痛点，是配电自动化终端的优选时钟方案。
