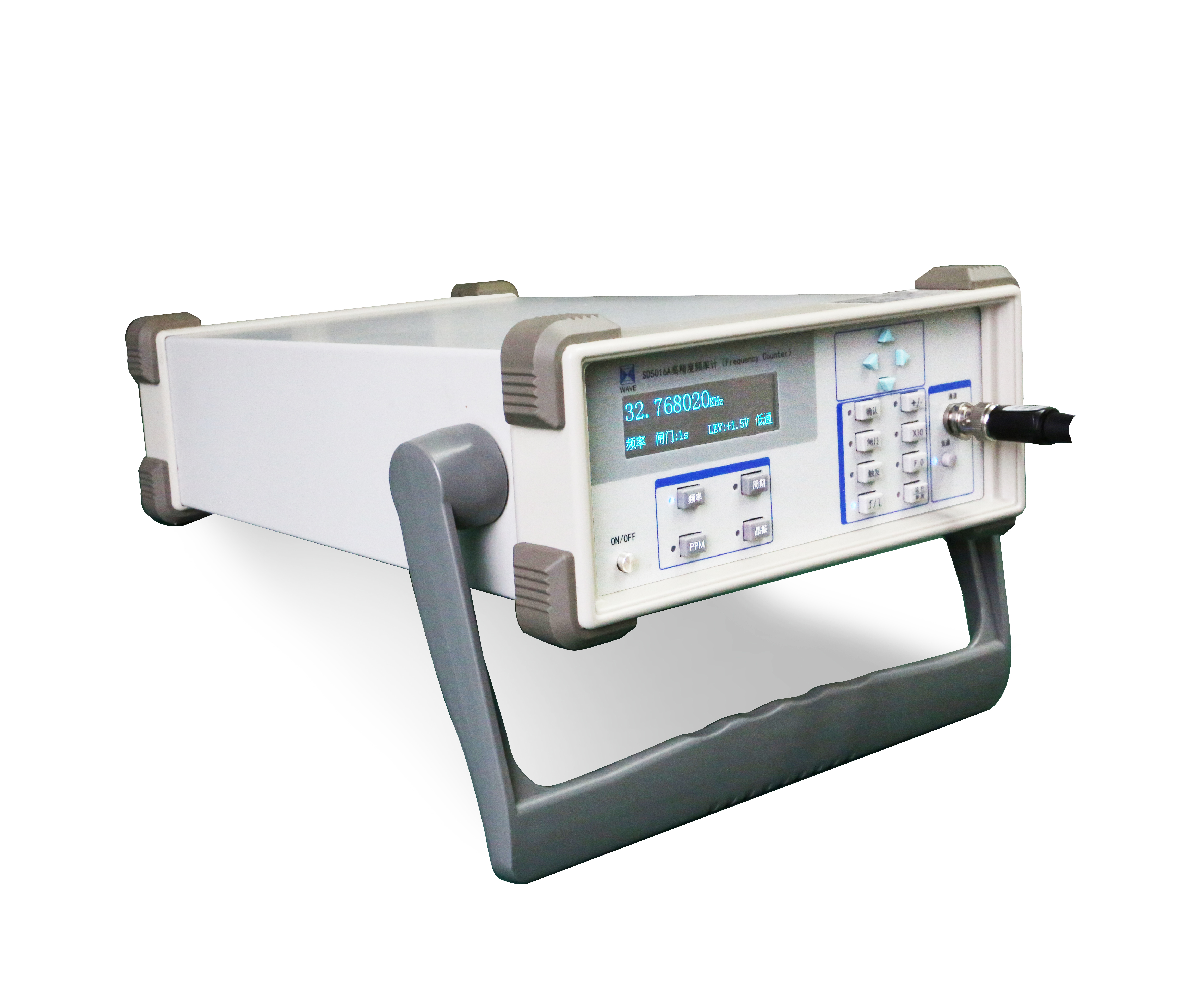

 高精度频率计-SD5016A



具表晶ppm值测试功能、精度0.1ppm





产品概述:

       SD5016A高精度频率计是我公司自主研发的高精度测频、测时仪器，它以高性能单片机为核心实现功能控制、测量时序控制、数据处理和结果显示的功能，采用CPLD做为计数处理单元，实现宽范围的等精度测频率。仪器采用高精度的恒温晶振作为标准时钟源,性能稳定、测量范围宽、灵敏度高、体积小、使用方便可靠，可在工业生产、科研等领域广泛地应用。







































主要特点:

      >采用高性能、高精度的恒温晶振作为基准频率，频率精度高达10（-7次方）(0.1ppm)。

      >频率测量范围可从5mHz-100MHz，幅度1V-12V，可对正弦波、三角波、矩形波进行频率、周期、PPM测量。

      >采用高性能的单片机、大规模集成电路和CPLD器件，仪器可靠性高、测量精准。

      >频率计有闸门时间设置、触发电平设置，低通滤波等功能。

      >频率计可对当前的设置的参数进行保存，关机不丢失。

      >具有RS232串行接口，可以与外部设备进行通信。

      >频率计采用OLED屏进行显示，具有很好的视觉效果。

      >特别用途：兼容兴威帆时钟补偿板，配合兴威帆的时钟补偿板，对RTC进行补偿。

      >配套表晶测试板，对32K晶振进行测试，可直接显示晶振精度误差值。

      >特别配置版本：内置WIFI通信模块，在PC或手机上可通过WIFI实时操作本机、实时显示频率计的测试数据。



主要参数:

      > 输入特性-触发方式：上升沿或者下降沿；触发电平：-2.0V~+2.0V可调；输入衰减：1X或者10X。

      >内部恒温晶振：标准频率10MHz；温度稳定度:0.05ppm；日老化率:0.005ppm；年老化率：0.5ppm；频率准确度:0.01ppm。

      >频率测量范围：20mHz-100MHz，闸门时间：100ms、300ms、500ms、1s、3s、5s。

      >周期测量范围：10ns-400s。

      >PPM测量范围:-10的7次方~+10的7次方 。
