实时时钟模块



高精度卫星校时实时时钟-SD2522



内置卫星校时、晶振、充电电池、IIC串行接口、超高精度、支持北斗



概述：

       SD2522API是一种具有内置GPS校时电路、晶振、IIC串行接口的高精度实时时钟芯片, CPU可使用该接口通过7位地址寻址来读写片内122字节寄存器的数据(包括时间寄存器、报警寄存器、控制寄存器、电池电量寄存器、49字节的用户SRAM寄存器及8字节的ID码寄存器)。SD2522API芯片在无GPS校时的情况下，可保证时钟精度为±3.8ppm(在25±1℃下)，即年误差小于2分钟；SD2522API芯片在有GPS校时的情况下，可保证时钟精度为±1ms；该芯片内置充电电池,在电池满充的情况下内部时钟走时时间一年左右, 累计电量超过550mhA,电池使用寿命为五至八年。



主要性能特点：

      >低功耗：时钟模块内部计时工作0.7uA（VBAT=3.3V,Ta=25℃）；SD2522API正常工作典型值135uA（VBAT=3.3V,Ta=25℃）；GPS校时时功耗：典型值70mA。

      >工作电压：3.0V~5.5V;工作温度：工业级－30℃～+80℃。

      >超高精度：GPS校时,时钟校时误差小于1ms。

      >内置GPS电源管理:GPS校时完成后，可以设置自动关闭GPS电路电源，减小功耗，也可设置校时完成后不关闭而继续工作。

      >支持GPS、北斗（BD）、格洛纳斯（GLONASS）校时定位。

      >标准IIC总线接口方式,最高速度400kHZ。

      >年、月、日、星期、时、分、秒的BCD码输入/输出,并可通过独立的地址访问各时间寄存器。

      >闰年自动调整功能(从2000年~2099年);可选择12/24小时制式。

      >可设定并自动重置的单路报警中断功能（时间范围最长设至100年）,年、月、日、星期、时、分、秒报警共有96种组合方式，并有单事件报警和周期性报警两种中断输出模式。

      >周期性频率中断输出:从4096Hz~1/16Hz……1秒共十四种方波脉冲。

      >自动重置的8位倒计时定时器,可选从4种时钟源（4096HZ、64HZ、1HZ、1/60HZ），最小定时为244us，最长定时可到31年，通过计算可获得较精确的毫秒级定时值。

      >内置8bit转换结果的数字温度传感器，为了节省电池电量消耗，设为VDD模式下60S间隔测温一次，电池模式600S间隔测温一次。

      >内置晶振和谐振电容，模块内部通过高精度补偿方法，实现在宽温范围内高精度的计时功能，其中25℃精度<±3.8ppm。

      >49Bytes通用SRAM寄存器可用于存储用户的一般数据。

      >内置充电电路，充电型电池累计电量超过550mAh，在电池满充的常温情况下内部时钟走时时间在一年左右，电池使用寿命为5~8年；内置的充电限流电阻可位选2KΩ、5KΩ和10KΩ三种。

      >内置电池电压检测功能，可读取当前电池电压值(三位有效数)，设置高低电池报警电压值并从INT脚输出中断。

      >内置IIC总线0.5秒自动复位功能(从Start命令开始计时),保证时钟数据的有效性及可靠性,避免IIC总线挂死问题。

      >模块依据不同的电压自动从VDD切换到VBAT或从VBAT切换到VDD。当模块检测到主电源VDD掉到2.4V电压以下且VDD小于VBAT,模块会转为由接在VBAT的后备电池供电；当VDD大于VBAT或VDD大于2.4V,则模块会转为由VDD供电。（内置电源模式指示位PMF,VDD模式时PMF=0，VBAT模式时PMF=1）。

      >内置VBAT模式IIC总线通信禁止功能，从而避免在电池供电时CPU对时钟操作所消耗的电池电量，也可避免在主电源上、下电的过程中因CPU的I/O端口所输出的不受控的杂波信号对时钟模块的误写操作，进一步提高时钟模块的可靠性。

      >内置三个时钟数据写保护位, 避免对数据的误写操作，可更好地保护时钟数据。

      >内置上电复位电路及上电指示位RTCF，当包括电池在内的所有电源第一次上电时该位置1。

      >内置电池电压欠压指示位BLF，当电池电压低于2.2V时BLF位置1。

      >内置停振检测位OSF,当内部振荡器停止振荡时该位置1。

      >内置电源稳压,内部计时电压可低至1.8V。

      >内置8字节的ID码，模块出厂之前设定的、全球唯一的身份识别码。

      >模块管脚 ESD>2KV。

      >模块在兴威帆的评估板上可通过4KV的群脉冲(EFT)干扰。



型号列表:





型          号	工作电压	校时开电流	校时关电流	校时精度	内置高精度RTC	电池类别	GPS校时	SRAM	RF天线	封装形式
SD2522API	3.0V~5.5V	64mA	135uA	1ms	√	充电电池	√	√	内置插针版	DIP24
SD2522APIW	3.0V~5.5V	64mA	135uA	1ms	√	充电电池	√	√	外置引线版	DIP24
SD4020API	3.0V~5.5V	64mA	20uA	1ms			√		内置插针版	DIP24
SD4020APIW	3.0V~5.5V	64mA	20uA	1ms			√		外置引线版	DIP24

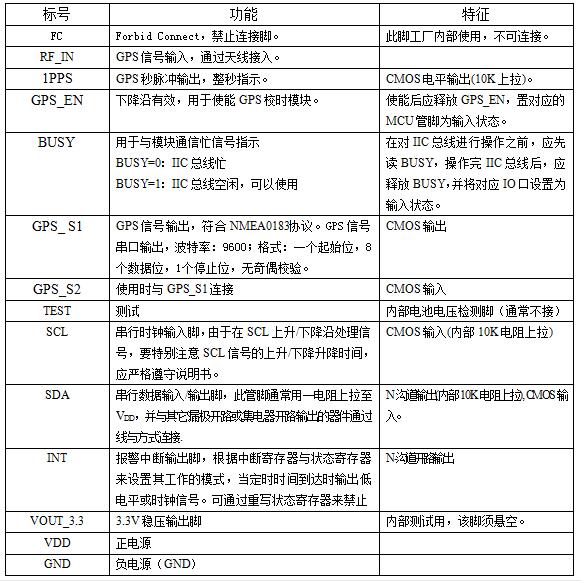

管脚设置:

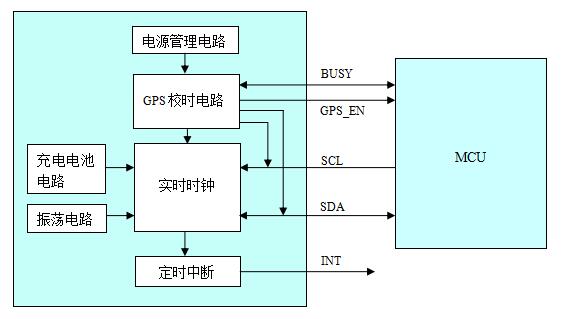

原理框图:
