SD8939 实时时钟芯片
概述：
SD8939 是一种具有标准 IIC 接口的实时时钟芯片，CPU 可使用该接口通过八位地址寻址来读写片内寄存器的数据。
SD8939 内置时间报警与频率输出功能，时间报警有两个报警器。
SD8939 每一颗芯片具有唯一的 8 字节的身份识别码(ID)。
SD8939 管脚和软件兼容 DS1339。
特性：
低功耗：0.6μA 典型值（Ta=25℃）。
工作电压：1.8V～5.5V，工作温度：-40℃～105℃。
标准IIC总线接口方式，最高速度400kHz(4.5V～5.5V)。
年、月、日、星期、时、分、秒的BCD码输入/输出，并可通过独立地址访问各时间寄存器。
闰年自动调整功能（2000年～2099年）。
内置两个时间报警器，分别为星期/日期、时、分、秒共4字节的报警器1和星期/日期、时、分共3字节的报警器2。
周期性频率中断输出：32768Hz、8192Hz、4096Hz和1Hz共四种方波。
时间报警信号与频率输出同一个端口输出，可通过寄存器配置选择功能。
内置温度寄存器，可实时读取当前温度。
内置数字校准功能，进一步提高计时精度。
内置通信校验功能，进一步提高通信的可靠性。
内置1/1024秒寄存器，读取时间能够精确到1/1024秒。
内置IIC总线0.5秒自动复位功能（从Start命令开始计时），该功能可以避免IIC总线死问题。
内置写保护功能，避免对数据的误写操作，可更好地保护数据。
内置停振检测位OSF，当内部振荡器停止振荡时该位置1。
内置70字节通用SRAM 寄存器可用于存储用户的一般数据。
内置8字节的ID码，芯片出厂之前设定的、全球唯一的身份识别码。
芯片在兴威帆的评估板上可通过4KV的群脉冲(EFT)干扰。
CMOS 工艺
封装形式：SOP8。

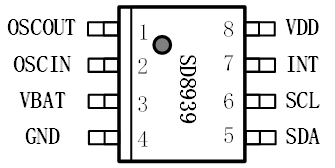

管脚设置：
管脚说明：
|
引脚 |
名称 |
功能 |
特征 |
|
１ |
OSCOUT |
晶振的输出 |
|
|
２ |
OSCIN |
晶振的输入 |
|
|
3 |
VBAT |
备用电池输入脚，内置稳压与充电电流可选的充电电路。 |
1.5V～5.5V,不用时应将其接GND。 |
|
4 |
GND |
负电源（GND） |
|
|
5 |
SDA |
串行数据输入/输出脚，此管脚通常用一电阻上拉至VDD，并与其它漏极开路或集电器开路输出的器件通过线与方式连接。 |
开漏输出/ CMOS输入 |
|
6 |
SCL |
串行时钟输入脚，由于在SCL上升/下降沿处理信号，要特别注意SCL信号的上升/下降升降时间，应严格遵守说明书。为了减少SCL上升沿时间，MCU与SCL连接的端口可设为CMOS输出，不要设置为开漏输出。 |
CMOS输入 |
|
7 |
INT |
报警中断输出脚 |
开漏输出 |
|
8 |
VDD |
正电源脚 |
|
